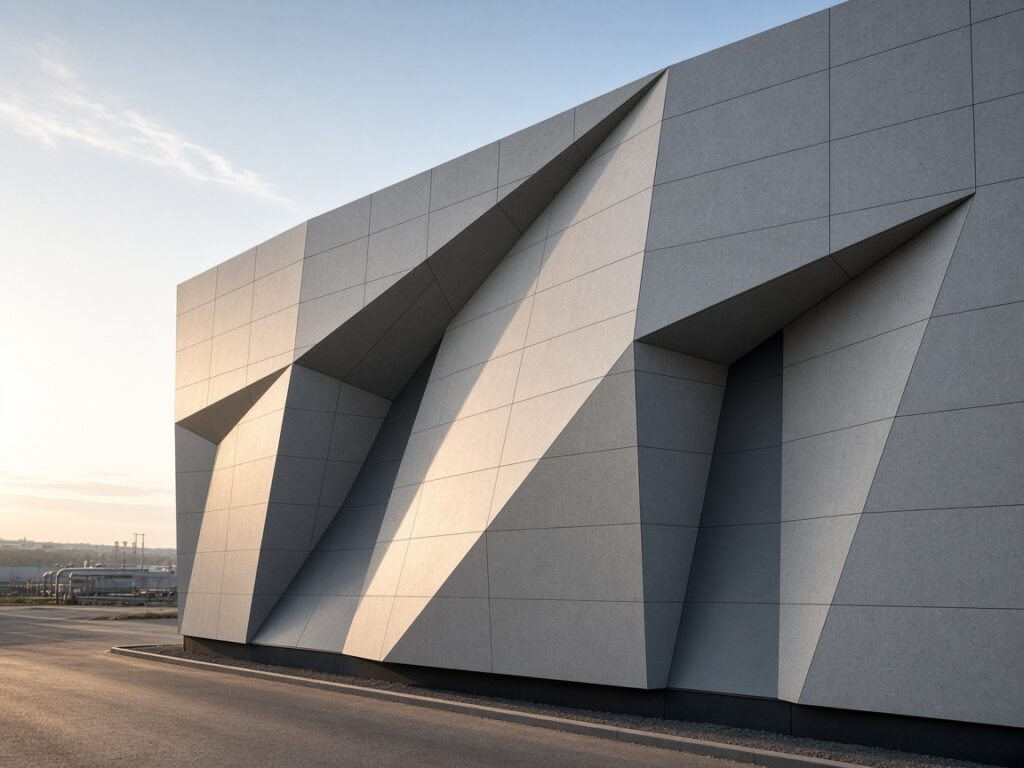

Проектирование 3D-фасадов в Челябинске: разработка сложной геометрии и несущих конструкций
Проектирование 3D-фасадов в Челябинске: разработка сложной геометрии и несущих конструкций
Сложные 3D-фасады требуют не только выразительной облицовки, но и точного инженерного расчета: как поведет себя подсистема при ветровом отрыве, выдержат ли кронштейны вес крупноформатных панелей, не появится ли конденсат в утеплителе. Вентилируемые фасады в Челябинске работают в условиях континентального климата: зимние перепады температур, ветровые нагрузки, снеговые отложения на выступающих элементах. Поэтому вентилируемые фасады в Челябинске от производителя СОЮЗ проектируются как единая система — от анкерного крепления до финишной облицовки.
Для архитекторов, проектных бюро, девелоперов, генеральных подрядчиков и монтажных организаций важна предсказуемость: чтобы 3D-геометрия была реализуема, узлы — технологичны, спецификация — точной, а сроки — управляемыми. Фасадные системы СОЮЗ позволяют собирать сложные объемы из типовых и индивидуальных элементов, сохраняя ремонтопригодность и коррозионную стойкость.
Если объект требует нестандартных выносов, криволинейных поверхностей или объемных кассет, начинать нужно с проектирования вентилируемых фасадов. Именно на этом этапе определяется, насколько архитектурная концепция будет соответствовать СП 522, ГОСТ 58154, СП 20.13330 и реальным возможностям производства.
Почему 3D-фасад — это инженерная задача, а не декор
Навесные фасады с объемными элементами отличаются от плоских систем не только эстетикой. Каждый выступ, наклонная плоскость или радиус создают дополнительные нагрузки: ветровое давление и отрыв, температурные деформации, локальные снеговые мешки, кручение в узлах крепления. Чем сложнее геометрия, тем выше требования к жесткости направляющих, точности кронштейнов и качеству анкеровки.
Объемные фасады и 3D-панели часто включают:
- выступающие горизонтальные и вертикальные ребра;
- пирамидальные, трапециевидные и криволинейные кассеты;
- перфорированные и рельефные поверхности;
- комбинированные облицовки: керамогранит, металл, фиброцемент, HPL, СФБ;
- скрытые и видимые крепления с разными допусками.
Для Челябинска особенно важно учитывать ветровой отрыв в верхних зонах здания и на углах, где отрицательное давление может быть выше среднего. Расчет ведется по СП 20.13330 с учетом высоты, типа местности и аэродинамических коэффициентов. Ошибка на 10–15% в выборе кронштейна или шага направляющих может привести к деформации облицовки, шуму, ослаблению крепления и дорогому ремонту.
Именно поэтому объемные фасады и 3D-панели проектируются в связке «архитектура — несущая подсистема — облицовка — монтаж». Такой подход снижает риски на стадии рабочей документации и исключает импровизацию на стройплощадке.
Нормативная база и исходные данные для Челябинска
Проектирование фасадной системы опирается не на визуальные предпочтения, а на действующие нормы. Ниже — базовый набор документов, который применяется для навесных вентилируемых фасадов с воздушным зазором.
| Документ | Что регулирует | Практический вывод для 3D-фасада |
|---|---|---|
| СП 522.1325800 | Конструкции фасадные навесные вентилируемые: правила проектирования, расчет, крепления, воздушный зазор, пожарные требования | Определяет обязательные проверки подсистемы, узлов и вентиляции зазора |
| ГОСТ 58154 | Материалы и изделия для систем вентилируемых фасадов: общие технические требования | Задает требования к стойкости, коррозионной защите, геометрии и качеству элементов |
| ГОСТ 22233 | Профили прессованные из алюминиевых сплавов для ограждающих конструкций | Помогает контролировать марку сплава, толщину стенки и допуски алюминиевых профилей |
| СП 131.13330 | Строительная климатология | Дает климатические параметры для Челябинска: температуры, влажность, ветер, гололед |
| СП 20.13330 | Нагрузки и воздействия | Основа расчета на ветер, снег, температурные деформации и сочетания нагрузок |
| СП 50.13330 | Тепловая защита зданий | Помогает исключить конденсат и проверить теплотехническую однородность узлов |
Исходные данные для челябинского объекта обычно включают архитектурные чертежи, 3D-модель или обмерные работы, геологию основания, материал несущей стены, теплотехнический расчет, требования пожарной безопасности и данные о ветровом районе. Если здание уже построено, полезно выполнить контрольные испытания анкеров на вырыв. Для реконструкции это обязательная мера: прочность старой кладки или бетона нельзя принимать «на глаз».
Для сложной геометрии отдельно фиксируются допуски: отклонение плоскости, шаг стыков, радиусы, углы, глубина выноса, цвет и фактура. Чем раньше эти параметры попадут в BIM-модель, тем меньше конфликтов между фасадной системой, вентиляцией, кровлей и светопрозрачными конструкциями.
Пошаговый алгоритм проектирования 3D-фасада
- Аудит архитектурной концепции. Проверяем реализуемость формы, разбивку на панели, предельные выносы, радиусы, вес и способ крепления.
- Сбор исходных данных. Изучаем стены, утеплитель, пароизоляцию, противопожарные отсечки, примыкания к окнам, парапетам, кровле и цоколю.
- Теплотехнический расчет. Проверяем температурные поля, точку росы, влияние кронштейнов и металлических включений на теплотехническую однородность.
- Расчет нагрузок и подсистемы. Определяем ветровое давление и отрыв, собственный вес, температурные деформации, при необходимости — сейсмические и монтажные нагрузки.
- Разработка 3D-модели и рабочих узлов. Создаем параметрическую модель, узлы крепления, ведомости элементов, спецификации профилей, кронштейнов, анкеров и крепежа.
- Проверка технологичности. Сверяем решения с производством: гибка, сварка, окраска, допуски, упаковка, логистика на объект в Челябинске и области.
- Согласование и выпуск документации. Передаем проект фасада, расчеты, спецификации и рекомендации по монтажу.
- Авторский надзор. Сопровождаем монтаж, контролируем соответствие узлов, шаг кронштейнов, зазоры и качество крепления.
Для быстрой предварительной оценки бюджета используйте калькулятор фасадной системы. Он не заменяет рабочий проект, но помогает понять порядок стоимости облицовки, подсистемы и комплектующих вентилируемого фасада.
Несущие конструкции и узлы для сложной геометрии
Кронштейны и вылеты
В 3D-фасадах кронштейны работают не только на сжатие и растяжение, но и на изгиб с кручением. Для больших вылетов применяются усиленные кронштейны с увеличенной полкой и ребрами жесткости. В проекте указываются материал, толщина, способ защиты от коррозии и допустимая нагрузка. Например, кронштейны КРУ используются там, где нужен controlled вынос и высокая несущая способность.
Профили и направляющие
П-образные, Т-образные, Г-образные и Z-профили образуют каркас. Для объемных элементов важно учитывать не только прочность, но и жесткость: тонкая стенка может дать «волну» на длинных пролетах. При необходимости применяются П-образные профили с увеличенной толщиной и точной геометрией.
Анкеровка и теплоизоляция
Анкер подбирается под основание: бетон, кирпич, газобетон, керамзитобетон, металлокаркас. Для газобетона и пустотелого кирпича нужны химические или специальные механические анкеры с контролем момента затяжки. Термомосты через кронштейны снижаются паронитовыми или полимерными прокладками. Воздушный зазор обычно проектируется в диапазоне 40–100 мм, но точное значение определяется расчетом вентиляции и пожарными требованиями СП 522.
Деформационные швы
На длинных фасадах и сложных объемах устраиваются деформационные швы: они компенсируют температурные расширения и предотвращают разрушение стыков. Для 3D-геометрии швы часто скрывают в теневых зазорах, рустах или линиях разбивки панелей.
Выбор облицовки: материалы и типичные ошибки
| Материал | Сильные стороны для 3D-фасада | Что проверять в проекте |
|---|---|---|
| Керамогранит | Жесткость, морозостойкость, широкий выбор фактур, подходит для вентилируемого фасада из керамогранита | Вес, способ крепления, точность резки, радиусы, ветровой отрыв |
| Алюминиевые композитные панели | Пластичность, малый вес, возможность криволинейных кассет | Толщина, тип сердечника, пожарные характеристики, крепление кромок |
| Металлокассеты | Технологичность, точная геометрия, скрытый крепеж | Жесткость, антикоррозийное покрытие, шумообразование |
| Фиброцемент | Минеральная фактура, стабильность размеров | Хрупкость при монтаже, вес, качество кромки |
| HPL-панели | Разнообразие декоров, стойкость к ультрафиолету | Толщина, температурные деформации, крепление |
| Стеклофибробетон | Свободные формы, архитектурная пластика | Вес, анкеровка, трещиностойкость, сроки изготовления |
| Натуральный камень | Премиальный вид, долговечность | Вес, разброс прочности, коррозия крепежа, водопоглощение |
Для челябинских проектов часто выбирают керамогранит как баланс цены, долговечности и архитектурной выразительности. Для акцентных зон применяется натуральный камень, а для криволинейных форм — композит или фиброцементные панели.
Типичные ошибки
- Проектирование 3D-фасада без проверки ветрового отрыва на углах и парапетах.
- Использование крепежа без расчета на коррозию в условиях Урала.
- Отсутствие теплотехнического расчета узлов с кронштейнами.
- Слишком большой шаг кронштейнов ради экономии — приводит к прогибам и шуму.
- Игнорирование допусков на гибку и монтаж сложных кассет.
- Замена проектных анкеров «аналогами» без подтверждения несущей способности.
Ошибки на этапе проектирования обходятся дороже, чем дополнительные расчеты. Поэтому для ответственных объектов стоит привлекать проектировщика фасадной системы и производителя подсистемы к совместной проверке узлов. Примеры реализованных решений можно посмотреть на объектах: 18-й арбитражный апелляционный суд и Кафедральный собор Рождества Христова.
Частые вопросы и вывод: как заказать расчет
Можно ли сделать 3D-фасад из типовых элементов?
Да, если геометрия разбивается на повторяемые модули. Типовые кронштейны, профили и кассеты снижают стоимость, но требуют точной параметрической модели. Индивидуальные элементы применяются только там, где они действительно влияют на архитектуру.
Нужен ли проект для небольшого фасада?
Нужен, если есть сложная геометрия, большие вылеты, высота более 2–3 этажей, витражные примыкания или повышенные ветровые нагрузки. Для простых участков допускается типовое решение, но с расчетом крепления и спецификацией.
Сколько занимает проектирование?
Срок зависит от объема, стадии и качества исходных данных. Типовые участки — от нескольких рабочих дней; сложный 3D-фасад с расчетами, BIM-моделью и узлами — от 2 до 6 недель. Точнее можно оценить после получения чертежей.
Чтобы заказать проектирование вентилируемых фасадов в Челябинске, получить консультацию инженера или выполнить предварительный расчет стоимости, свяжитесь с компанией СОЮЗ. Мы подберем фасадную систему, подготовим спецификацию, проверим несущие конструкции и поможем реализовать сложную геометрию без компромиссов по надежности. Используйте расчет фасадной системы онлайн или обратитесь к нам за индивидуальной сметой.
